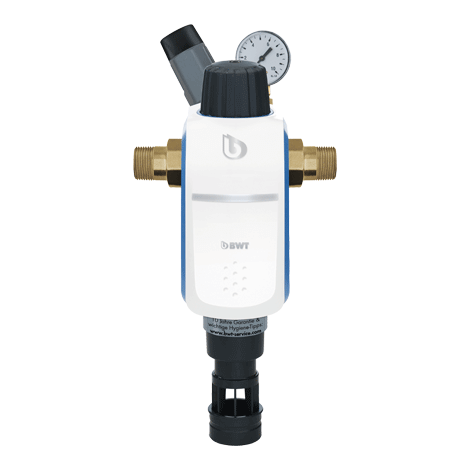

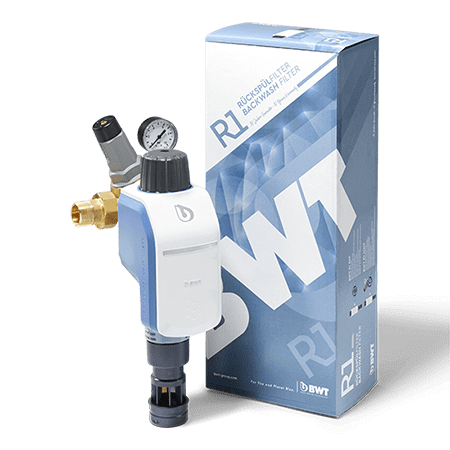

BWT R1 HWS - компактный фильтр для холодной воды.
Фильтрующий элемент улавливает механические нерастворимые примеси размером от 90 мкм такие как ржавчина, песок, ил и т.п., а также защищает от коррозии.
Для очистки фильтрующего элемента от примесей используется система обратной промывки.
Фильтр R1 выпускается в двух модификациях: с редуктором давления (модель HWS) и без редуктора.
Предназначение:
Тип промывки:
Обратная высокоэффективная промывка
Промывка фильтрующего элемента производится простым вращением рукоятки обратным током воды
Тип воды:
Монтаж фильтра:
С помощью гидромодуля – на горизонтальный или вертикальный трубопровод
Резьбовое соединение 3/4" - 1 1/4"

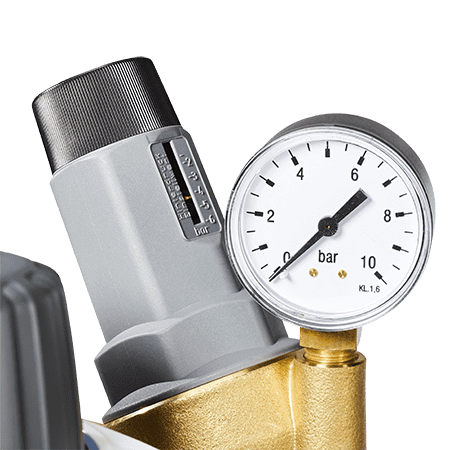

Редуктор давления:
Материал изготовления:
Корпус фильтра выполнен из высококачественной латуни и пластика
Марка латуни CuZn36Pb-C / CC770S согласно DIN EN 1982

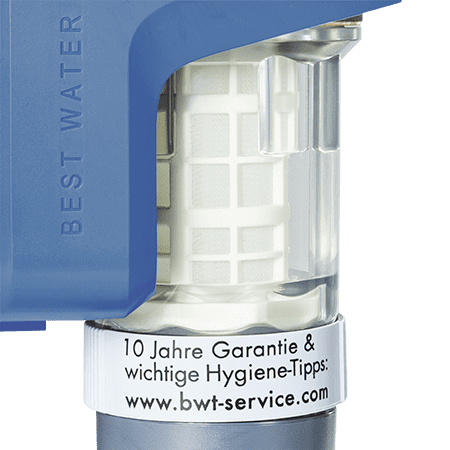

Фильтрующий элемент выполнен из армированной пластиковой сетки
Особенности:
При необходимости замены фильтрующего элемента съём и установка колбы осуществляется без применения ключа, отворачивается рукой с усилием
Устройство “разрыв струи” в нижней части фильтра, позволяет осуществить защищенное от проникновения бактерий подсоединение к канализации
Головная часть фильтра снабжена пластиковым защитным кожухом
Благодаря специальной конструкции подача очищенной воды не прерывается даже во время промывки фильтрующего элемента.
Рекомендации по замене:
Фильтрующий элемент – каждые 6 лет
Уплотнительный комплект – каждые 3 года
Производство:
Для стабильной работы фильтр требует соблюдения правил эксплуатации: он может использоваться только в отапливаемых помещениях, необходимо обеспечить защиту от гидроударов. Промывку фильтрующего элемента необходимо проводить минимум раз в два месяца.
О разновидностях и правилах подбора механического фильтра читайте в нашей статье.
BWT R1 |
Тип |
3/4“ RSF |
1“ RSF |
5/4“ RSF |
3/4“ HWS |
1“ HWS |
5/4“ HWS |
Номинальный размер подсоединения |
DN |
20 |
25 |
32 |
20 |
25 |
32 |
Производительность RF при Δp = 0,2 бар после EN 13443-1 |
м³/ч |
3 |
3,5 |
4 |
- |
- |
- |
Производительность RF при Δp = 0,5 бар после EN 13443-1 |
м³/ч |
5,0 |
5,5 |
6,0 |
- |
- |
- |
Производительность HWS после EN 1567 |
м³/ч |
- |
- |
- |
3,05 |
3,15 |
4 |
Давление на выходе после редуктора |
бар |
- |
- |
- |
2 - 6 |
2 - 6 |
2 - 6 |
Ширина ячеек фильтра, верхняя/нижняя |
мкм |
90/110 |
|||||
Номинальное давление (PN) |
бар |
16 |
|||||
Рабочее давление, мин./макс. |
бар |
2,5 в процессе обратной промывки/16 |
|||||
Температура воды, мин./макс. |
°C |
30 |
|||||
Температура окружающей среды, мин./макс. |
°C |
40 |
|||||
Общая длина без фитинга |
мм |
100 |
100 |
105 |
100 |
100 |
130 |
Общая длина с фитингом |
мм |
186 |
186 |
205 |
198 |
198 |
262 |
Общая высота A |
мм |
352 |
|||||
Мин. расстояние от середины трубы до пола B |
мм |
350 |
|||||
Диаметр подсоединения C |
мм |
50 |
|||||
Резьба накидной гайки |
G |
G 1 ¼» |
G 1 ¼» |
G 1 ½» |
G 1 ¼» |
G 1 ¼» |
G 1 ½» |
Крышка передняя (головная часть из латуни)
А. Присоединительный модуль HWS с редуктором давления, обратным клапаном, зажимными винтами и уплотнениями (с регулировочным винтом или с соединителем для манометра на входе)
Прозрачный контрольный цилиндр с фильтрующим элементом DT-соединение для промывки фильтра
Вращающаяся ручка для обратной промывки
Манометр на выходе
Пружинная крышка
Индикатор заданного значения давления после фильтра
Установочный винт
Вращающаяся ручка для редуктора давления
Вставка для редуктора
