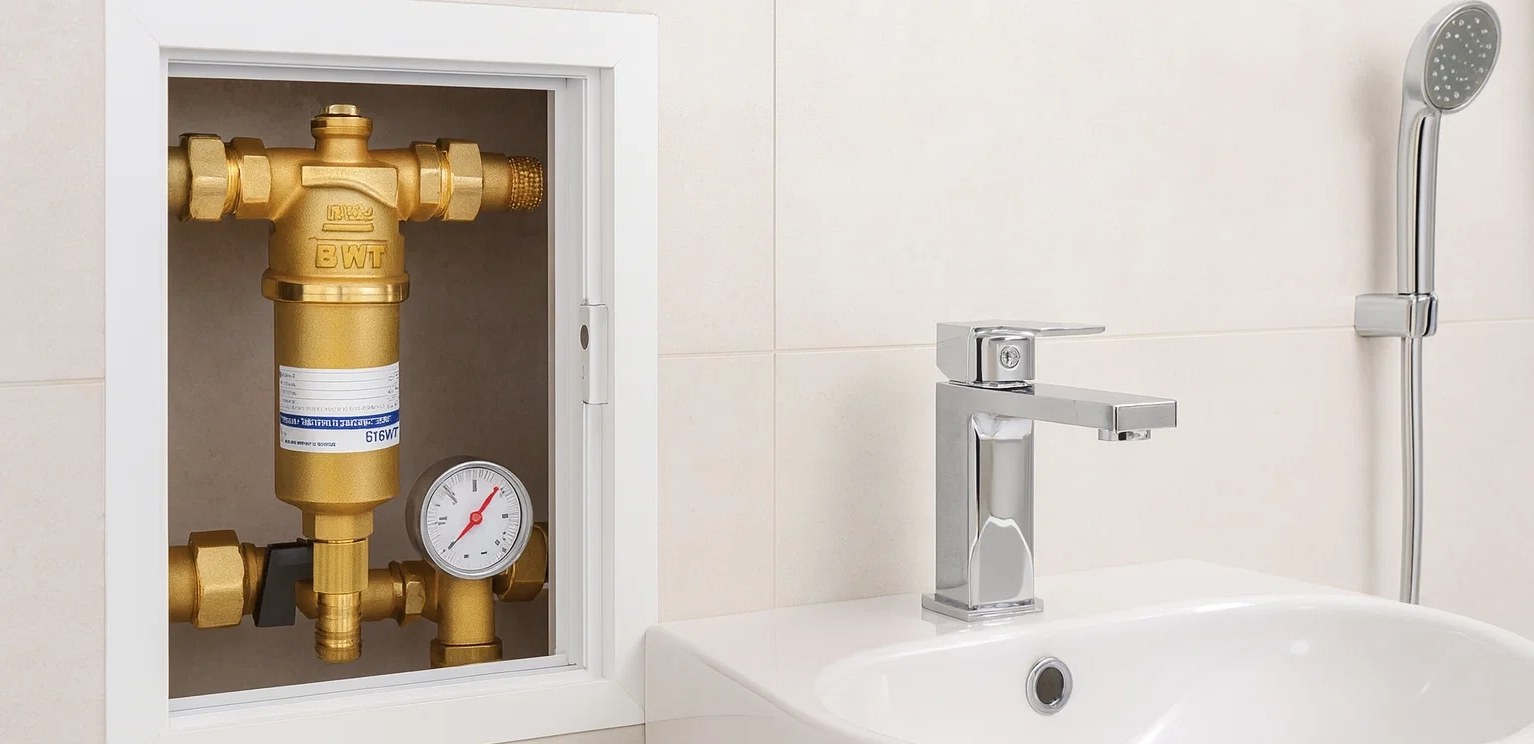

Сетчатый фильтр: конструкция, принцип работы и виды

Содержание:

1. Конструкция и принцип действия сетчатого фильтра
2. Классификация и виды сетчатых фильтров
3. Выбор, монтаж и обслуживание сетчатых фильтров

Сетчатый фильтр – это устройство механической очистки воды, предназначенное для удаления твёрдых частиц (песка, окалины, ржавчины и других примесей) из потока. Качество водоснабжения напрямую зависит от эффективной механической очистки. Современные системы требуют надёжной защиты от твёрдых частиц, которые могут повредить оборудование и ухудшить качество воды. BWT уже более 40 лет разрабатывает решения, которые не только защищают инженерные системы, но и поддерживают философию ответственного потребления — ведь каждый литр очищенной воды приближает нас к отказу от пластиковых бутылок.

Конструкция и принцип действия сетчатого фильтра

Эффективность работы оборудования определяется продуманной инженерной конструкцией. Правильное устройство элементов позволяет задерживать загрязнения и обеспечивать стабильную работу всей системы.

Устройство и конструкция сетчатого фильтра

Основу составляет металлический корпус — чаще всего цилиндр с входным и выходным патрубками. Внутри расположена фильтрующая сетка, размер ячеек которой определяет уровень очистки.

Крышка или пробка обеспечивает доступ к внутренним элементам для обслуживания. У некоторых моделей предусмотрен сливной кран для удаления накопившихся загрязнений без разборки всей конструкции. Такое решение упрощает процесс очистки и продлевает срок службы оборудования.

Выбор материала для корпуса и сетки

Долговечность зависит от правильного подбора материалов. Основные варианты для изготовления корпуса:

• Латунь — оптимальна для бытовых систем водоснабжения, устойчива к коррозии, обеспечивает надёжное резьбовое соединение
• Чугун — применяется в промышленных трубопроводах с высокими нагрузками и большим диаметром
• Нержавеющая сталь — универсальное решение для агрессивных сред и повышенных требований к гигиене

Фильтрующая сетка обычно выполнена из нержавеющей стали, устойчивой к коррозии. Размер ячеек варьируется от 5 до 500 микрон, что позволяет настроить степень фильтрации под конкретные условия. Например, BWT Protector mini С/R оснащён сеткой из высококачественной нержавеющей стали с селективностью 100 мкм, что обеспечивает надёжную защиту от песка и других механических примесей.

Описание рабочего процесса: принцип работы сетчатого фильтра

Вода поступает через входной патрубок и проходит через сетку, где задерживаются твёрдые частицы. Очищенный поток движется к выходному патрубку, а загрязнения оседают на сетке фильтра под действием гравитации.

Важная особенность — направление потока. У прямых моделей вода движется горизонтально, у косых — под углом, что создаёт дополнительную турбулентность и улучшает осаждение тяжёлых фракций. Промывные фильтры позволяют удалять скопившийся шлам без демонтажа: достаточно открыть специальный кран, и обратный поток воды очищает сетку.

Технические характеристики, влияющие на работу фильтра

Производительность определяется диаметром присоединения к трубопроводу и перепадом давления. Для бытовых нужд достаточно диаметра ½–1¼ дюйм, для промышленных объектов требуются модели от 1½ до 2 дюймов. Номинальное давление обычно составляет 10-25 бар, максимальное - до 25 бар.

Температурный диапазон ограничивает область применения. Большинство моделей рассчитаны на холодную воду до 30°C, что исключает их использование в системах горячего водоснабжения без специальной модификации. Монтажная длина и габариты важны при планировании установки — необходимо учитывать доступное пространство для обслуживания.

Классификация и виды сетчатых фильтров

Разнообразие конструкций позволяет подобрать оптимальное решение для любой системы. Различия в исполнении влияют на эффективность задержки загрязнений и удобство обслуживания.

Варианты исполнения сетчатых фильтров (прямые и косые)

Прямые модели устанавливаются на горизонтальный трубопровод. Такая компоновка проста в монтаже, но требует достаточного пространства под трубопроводом для обслуживания.

Поворотный фильтр отличается наклонным расположением отстойника под углом к оси потока. Это решение экономит место и подходит для систем с ограниченным пространством. Его конструкция создаёт вихревой поток, который улучшает осаждение тяжёлых частиц — песка, окалины, металлических включений.

Разделение по способу очистки: промывной и непромывной фильтр

Непромывные модели требуют полной разборки для удаления загрязнений. Такие фильтры не пользуются популярностью в современных системах из-за трудоёмкости обслуживания, но остаются востребованными в простых бытовых установках с низкой интенсивностью использования.

Промывные варианты оснащены краном или вентилем для удаления загрязнений без демонтажа. При открытии этого крана поток воды под давлением вымывает накопившиеся примеси в канализацию. Существуют модели с прямой и обратной промывкой — последние более эффективны, так как поток движется против обычного направления и лучше очищает ячейки сетки.

Рассмотрим работу промывных сетчатых фильтров

В обычном режиме вода проходит через сетку сверху вниз, загрязнения оседают в отстойнике. У автоматических моделей это происходит автоматически, у моделей с ручной промывкой - при открытии шарового крана или повороте рукоятки. В моделях с прямой промывкой при открытии шарового крана фильтрующий сетчатый элемент промывается под давлением потока воды. В моделях с обратной промывкой обратный поток воды поднимается со дна фильтра, проходит через сетку в обратном направлении и выносит загрязняющие частицы в дренаж.

BWT INFINITY M использует высокоэффективную обратную промывку, которая осуществляется простым вращением рукоятки. Особенность модели — подача очищенной воды не прерывается даже во время промывки фильтрующего элемента, что критично для объектов с непрерывным водопотреблением. Специальная геометрия ячеек армированной пластиковой сетки обеспечивает селективность до 100 мкм при высокой пропускной способности до 11 м³/час для двухдюймовых моделей.

Общая спецификация фильтров грубой очистки

Фильтры грубой механической очистки задерживают крупные фракции размером от 50 до 500 микрон. Они устанавливаются на входе в систему водоснабжения, защищая

Преимущества использования сетчатых фильтров

Правильно подобранное оборудование для механической очистки обеспечивает целый ряд практических преимуществ:

• Высокая надёжность — простота конструкции минимизирует количество подвижных частей, которые могут выйти из строя
• Экономичность эксплуатации — возможность многократной очистки или замены только сетки без замены всего корпуса снижает расходы
• Компактные размеры — позволяют встраивать устройства даже в стеснённых условиях
• Простота обслуживания — промывные модели не требуют остановки системы, достаточно открыть кран и слить загрязнения
• Непрерывная работа — особенно важно для объектов с круглосуточным водопотреблением

Это особенно важно для объектов с круглосуточным водопотреблением.

Стандартизированное качество фильтров

Продукция ведущих производителей соответствует международным стандартам: DIN требованиям по гидравлическим характеристикам. BWT, как участник международной инициативы по устойчивому развитию, придерживается принципов экологичного производства и ответственного использования ресурсов.

Стандартизация упрощает подбор оборудования — все элементы имеют типовые размеры присоединения, что облегчает монтаж и замену. Это часть философии «Изменим мир — глоток за глотком»: доступные, качественные решения для очистки водопроводной воды снижают зависимость от бутилированной воды в пластиковой таре.

Выбор, монтаж и обслуживание сетчатых фильтров

Правильная установка и регулярное обслуживание гарантируют долгую и эффективную работу. Несоблюдение требований может привести к снижению производительности и повреждению системы.

Нюансы подбора фильтров по параметрам системы

Правильный выбор оборудования требует учёта нескольких ключевых факторов:

• Диаметр присоединения — должен соответствовать диаметру трубопровода, чтобы избежать дополнительного гидравлического сопротивления
• Производительность — при перепаде давления 0,2 бар должна превышать расчётное водопотребление объекта
• Селективность — для грубой очистки достаточно 100–200 мкм, для тонкой очистки перед чувствительными приборами нужно менее 50 мкм
• Давление — номинальное и рабочее значения должны соответствовать параметрам системы, включая возможные гидроудары
• Материал корпуса — латунь для бытовых систем, чугун или нержавеющая сталь для промышленных объектов
• Наличие манометра — помогает контролировать перепад давления и определить степень загрязнения сетчатого фильтра

Особенности монтажа сетчатых фильтров

При установке необходимо соблюдать несколько важных правил:

• Ориентация — корпус фильтра всегда направлен вниз для гравитационного осаждения частиц
• Направление потока — стрелка на корпусе указывает правильное направление потока воды, неправильная ориентация снижает эффективность работы
• Запорная арматура — перед входным и выходным патрубками рекомендуется установить краны для изоляции при обслуживании
• Доступное пространство — под отстойником должно быть достаточно места для снятия пробки или колбы
• Защита от протечек — установка системы защиты является обязательным условием для монтажа премиального оборудования
• Температурный режим — фильтр должен располагаться в отапливаемом помещении, замерзание воды разрушит корпус

Обслуживание сетчатых фильтров во время эксплуатации (чистка/промывка)

Промывные модели обслуживаются открытием сливного крана и удалением накопившихся загрязнений. У BWT Protector mini С/R предусмотрен сливной штуцер в комплекте, а съём и установка колбы осуществляется без применения ключа — она просто отворачивается рукой.

После каждой очистки необходимо проверить герметичность соединений под давлением. Если сетка повреждена или деформирована, её следует заменить — эксплуатация с дефектной сеткой приводит к пропуску загрязнений и повреждению оборудования.

Рекомендации по частоте очистки

Минимальная периодичность — раз в два месяца, но реальная частота зависит от степени загрязнённости воды. Основные признаки необходимости обслуживания:

• Падение давления в системе водоснабжения
• Снижение напора воды в кранах и сантехнических приборах
• Увеличение перепада давления на установленных манометрах
• Видимое загрязнение через прозрачную колбу (если предусмотрена)

Визуальный контроль через прозрачную колбу (если она предусмотрена) позволяет оценить степень загрязнения без разборки. У BWT INFINITY M рекомендуется менять фильтрующий элемент каждые 6 лет, уплотнительный комплект — каждые 3 года, что обеспечивает срок службы оборудования до 30 лет.

Регулярное обслуживание — это не просто техническое требование, а вклад в устойчивое развитие. Исправно работающая система не требует преждевременной замены компонентов, что снижает ресурсопотребление и отходы
