Содержание:
- Принципы оборотного водоснабжения и его роль в системах охлаждения
- Требования к качеству оборотной воды в системах охлаждения
- Методы и реагенты для обработки оборотной воды в охлаждающем цикле
- Классификация и схемы систем оборотного водоснабжения
- Градирни - оборудование для поддержания оборотного водоснабжения
Промышленные предприятия ежедневно потребляют миллионы кубометров свежей воды для технологических нужд. Внедрение оборотного водоснабжения позволяет кардинально сократить водопотребление, снизить нагрузку на природные источники и уменьшить объёмы сточных вод. В эпоху дефицита водных ресурсов такой подход становится не просто технологическим решением, а проявлением ответственности перед будущими поколениями.
Философия BWT основана на убеждении: каждая капля воды ценна. Отказ от бездумного потребления, переход к замкнутым циклам, минимизация отходов — эти принципы заложены в основу всех наших технологических решений. «Изменим мир — глоток за глотком» — это не просто слоган, а практическое руководство к действию в промышленной водоподготовке.
Принципы оборотного водоснабжения и его роль в системах охлаждения
Экологическое суждение о ценности воды приводит нас к необходимости использования замкнутых циклов. Прежде чем говорить о технологиях, важно уяснить, что именно представляет собой оборотный цикл.
Определение и роль оборотной воды в промышленных циклах
Оборотная система представляет собой замкнутый технологический цикл, в котором вода после выполнения своих функций не сбрасывается в водоём, а возвращается для повторного применения. Такой подход отличается от прямоточного водоснабжения, где каждый кубометр используется единожды, а затем отводится как сточная масса.
В контексте охлаждения оборудования циркулирующая жидкость отбирает тепловую энергию от нагретых агрегатов, направляется к охладителям, где происходит снижение температуры, и вновь поступает к производственным установкам. Повторное использование жидкости снижает потребление свежей воды на 90–98% по сравнению с прямоточными схемами.
Ключевые преимущества оборотных систем:
- Сокращение водопотребления до 95% по сравнению с прямоточными схемами
- Уменьшение объёма сточных вод и нагрузки на очистные сооружения
- Снижение платежей за водопользование и водоотведение
- Минимизация воздействия на природные водоёмы
- Возможность размещения производства в регионах с ограниченными водными ресурсами
- Повышение энергоэффективности при правильном проектировании систем
Экологический эффект внедрения таких решений очевиден: меньше забора из природных источников, меньше загрязнённых стоков, меньше нагрузки на очистные сооружения. BWT рассматривает оборотные системы как часть глобальной стратегии по сохранению чистоты водоёмов и рациональному управлению водными ресурсами.
Использование системы оборотного водоснабжения на производстве
Системы оборотного водоснабжения широко используются на тепловых и атомных электростанциях, химических комбинатах, металлургических заводах, нефтеперерабатывающих предприятиях. Везде, где требуется отвод значительного количества тепла, замкнутый цикл становится оптимальным решением.
Основные отрасли применения:
- Энергетика: конденсация пара турбин, охлаждение генераторов и трансформаторов
- Металлургия: снижение температуры прокатных станов, доменных печей, установок непрерывной разливки
- Химическая промышленность: охлаждение реакторов, конденсаторов, дистилляционных колонн
- Нефтепереработка: теплообмен в ректификационных установках, каталитических крекингах
- Машиностроение: охлаждение компрессоров, прессового оборудования, литейных форм
- Пищевая промышленность: поддержание температурных режимов в бродильных цехах, холодильных камерах
Проектирование систем охлаждения начинается с анализа тепловых нагрузок, климатических условий региона, доступности водных источников и требований экологического законодательства. Учитываются параметры охлажденной воды, допустимые температуры воздуха, химический состав исходной жидкости. Правильно спроектированная установка обеспечивает стабильную работу оборудования и минимизирует эксплуатационные расходы.
Требования к качеству оборотной воды в системах охлаждения
Повторное использование жидкости имеет свою цену: циркулирующая вода постоянно подвергается воздействию внешних и внутренних факторов, что неизбежно приводит к снижению ее качества.
Основные загрязнители оборотной воды (соли жесткости, взвеси, микроорганизмы)
Циркулирующая жидкость в системе постоянно контактирует с различными поверхностями, подвергается испарению и контакту с атмосферным воздухом. В результате происходит накопление растворённых солей, механических примесей и биологических загрязнений.
| Тип загрязнителя | Источники попадания | Негативные последствия |
|---|---|---|
| Соли жёсткости (Ca²⁺, Mg²⁺) | Подпиточная вода, концентрирование при испарении | Образование накипи, снижение теплопередачи на 30-50% |
| Взвешенные частицы | Продукты коррозии, пыль из воздуха, органика | Засорение трубопроводов, абразивный износ насосов |
| Растворённые газы (O₂, CO₂) | Контакт с атмосферным воздухом | Ускорение коррозионных процессов |
| Микроорганизмы | Атмосфера, биоплёнки на поверхностях | Биообрастание, локальная коррозия, запахи |
| Нефтепродукты | Утечки из оборудования, технологические процессы | Снижение эффективности теплообмена, пожароопасность |
| Органические соединения | Разложение биомассы, технологические примеси | Питательная среда для микроорганизмов |
Соли кальция и магния при нагревании образуют твёрдые отложения на стенках теплообменников, снижая эффективность теплопередачи. Взвешенные частицы — продукты коррозии, пыль, органика — оседают в трубопроводах, уменьшая проходное сечение. Микроорганизмы, водоросли и бактерии формируют биоплёнки, способствующие биологическому обрастанию поверхностей и ускорению коррозионных процессов.
Поскольку потери воды за счёт испарения и уноса восполняются подпиткой, концентрация растворённых веществ постоянно растёт. Без продувки — периодического сброса части циркулирующей массы — система быстро насыщается солями до критических значений.
Последствия использования необработанной воды в системах
Отсутствие водоподготовки приводит к образованию солевых отложений на теплообменных поверхностях. Слой накипи толщиной всего 1 мм увеличивает расход энергии на 10–15%. При толщине 3–5 мм эффективность охлаждения падает настолько, что возникает риск перегрева оборудования и аварийных остановов.
Экономические и экологические потери при отсутствии водоподготовки:
- Перерасход электроэнергии на перекачку и охлаждение: +15-40%
- Сокращение межремонтного периода оборудования: в 2-3 раза
- Увеличение расхода химических реагентов для экстренной очистки
- Рост объёмов сточных вод при аварийных промывках
- Простои производства из-за незапланированных ремонтов
- Дополнительные затраты на утилизацию загрязнённых отложений
Коррозия металлических элементов сокращает срок службы трубопроводов, насосов, теплообменников. Продукты коррозии загрязняют циркулирующую жидкость, усиливают абразивный износ движущихся частей. Биообрастания создают дополнительное гидравлическое сопротивление, снижают скорость потока, ухудшают теплоотдачу.
Использование необработанной жидкости противоречит принципам устойчивого развития. Повышенное энергопотребление означает больше выбросов CO₂, чаще ремонты — больше отходов металла, пластика и химикатов. BWT считает водоподготовку не затратой, а инвестицией в долгосрочную стабильность производства и защиту окружающей среды.
Параметры для качественного проектирования систем охлаждения
Ключевыми параметрами при проектировании являются температуры охлаждаемой и охлажденной воды, кратность циркуляции, скорость потока, концентрация солей жёсткости, содержание взвешенных веществ, pH среды, индекс насыщения карбонатами.
| Параметр | Рекомендуемые значения | Критическое значение |
|---|---|---|
| Жёсткость общая | 3-7 мг-экв/л | >10 мг-экв/л |
| Взвешенные вещества | <25 мг/л | >50 мг/л |
| Хлориды | 200-500 мг/л | >800 мг/л |
| Общее солесодержание | 800-1500 мг/л | >2000 мг/л |
| pH | 7,5-8,5 | <6,5 или >9,5 |
| Содержание железа | <0,3 мг/л | >1,0 мг/л |
| Нефтепродукты | <0,3 мг/л | >1,0 мг/л |
| Температура охлаждённой воды | 25-32°C | >38°C |
Для открытых систем важны климатические данные: температуры воздуха по месяцам, влажность, скорость ветра. Эти факторы определяют эффективность испарительного охлаждения в градирнях. Для закрытых контуров критичны параметры теплоносителя, материалы конструкции, допустимые перепады давления.
Современные стандарты качества воды для охлаждающих систем включают жёсткость не выше 5–7 мг-экв/л, содержание взвесей до 25 мг/л, хлоридов до 300–500 мг/л, общее солесодержание до 1000–1500 мг/л. Превышение этих норм требует корректировки схемы водоподготовки или изменения режима продувки.
Методы и реагенты для обработки оборотной воды в охлаждающем цикле
Для нейтрализации негативных последствий, связанных с накоплением солей и взвесей, требуется постоянное вмешательство. Рассмотрим, какие инструменты современного арсенала водоподготовки применяются для обработки оборотной воды и снижения рисков отложений, коррозии и загрязнений.
Физико-химические методы очистки воды в системах (коагуляция, осаждение)
Удаление механических примесей осуществляется через фильтрацию на зернистых загрузках — кварцевом песке, антраците, активированном угле. Механический фильтр задерживает частицы размером от 10 до 100 микрон, предотвращая засорение теплообменников и форсунок.
Основные методы физико-химической очистки:
- Механическая фильтрация: удаление взвешенных частиц через песчаные, антрацитовые или картриджные фильтры
- Коагуляция: укрупнение коллоидных частиц с помощью солей алюминия или железа
- Флокуляция: укрупнение мелкодисперсных частиц в хлопья для их последующего удаления при отстаивании или фильтрации
- Отстаивание: гравитационное разделение твёрдой и жидкой фаз в резервуарах
- Флотация: удаление нефтепродуктов и лёгких взвесей с помощью пузырьков воздуха
- Сорбция:поглощение растворённых загрязнителей активированным углём
Коагуляция применяется для укрупнения мелкодисперсных взвесей. Добавление солей алюминия или железа приводит к слипанию мелких частиц в крупные хлопья, легко удаляемые отстаиванием или фильтрацией. Этот метод эффективен при очистке воды от коллоидных загрязнений, органических веществ, нефтепродуктов.
Снижение склонности воды к образованию карбонатных отложений достигается за счёт применения ингибиторов накипеобразования и корректировки режима водоподготовки. Это позволяет уменьшить риск формирования отложений на теплообменных поверхностях и повысить надёжность работы оборудования.
Технологии водоподготовки для предотвращения накипеобразования и коррозии
Для предотвращения отложений применяются ингибиторы накипеобразования — фосфонаты, полимерные диспергенты, комплексоны. Эти вещества модифицируют структуру кристаллов, удерживают соли в растворённом состоянии, препятствуют их осаждению на поверхностях.
| Тип реагента | Механизм действия | Дозировка | Область применения |
|---|---|---|---|
| Ингибиторы коррозии | Образуют защитную плёнку на металле | 10-50 мг/л | Стальные трубопроводы |
| Биоциды | Подавляют рост микроорганизмов | 2-8 мг/л | Открытые системы |
Защита от коррозии обеспечивается ингибиторами коррозии — соединениями цинка, молибдата, фосфатов, органическими азотсодержащими веществами. Они образуют на металле тонкую защитную плёнку, блокируя электрохимические реакции разрушения.
Для защиты систем охлаждения применяются ингибиторы коррозии и биоциды. Их использование помогает снизить скорость коррозионных процессов, ограничить развитие микроорганизмов и поддерживать стабильную работу оборудования. BWT предлагает решения для обработки оборотной воды с учётом эксплуатационных задач и требований к безопасности.
Контроль и дозирование химических реагентов в охлаждающем цикле
Автоматизация процесса дозирования реагентов — ключевой фактор эффективности систем управления. Датчики pH, проводимости, окислительно-восстановительного потенциала, концентрации хлора непрерывно контролируют состояние циркулирующей жидкости. Сигналы с датчиков поступают в контроллер, который регулирует подачу химикатов через дозирующие насосы.
Компоненты системы автоматического управления:
- Анализаторы качества воды (pH-метры, NtТестоматы, кондуктометры, ORP-датчики)
- Программируемые контроллеры с алгоритмами PID-регулирования
- Дозирующие насосы с регулируемой производительностью
- Датчики расхода для измерения объёмов циркуляции и подпитки
- Блоки сигнализации аварийных отклонений параметров
- Системы удалённого мониторинга и диспетчеризации
Система управления обеспечивает стабильность параметров в заданных диапазонах, предотвращает передозировку или недостаток реагентов. Интеграция с SCADA-системами предприятия позволяет мониторить работу оборудования удалённо, анализировать тренды, прогнозировать необходимость технического обслуживания.
Точное дозирование снижает расход химикатов, уменьшает воздействие на окружающую среду, сокращает эксплуатационные затраты. Это соответствует философии BWT: максимальная эффективность при минимальном экологическом следе.
Биологическая обработка оборотной воды и борьба с биообрастаниями
Биологическое обрастание — серьёзная проблема открытых систем. Микроорганизмы активно размножаются в тёплой среде, богатой органикой. Их колонии забивают трубопроводы, снижают теплопередачу, создают локальные зоны коррозии.
Методы борьбы с биообрастанием:
- УФ-облучение: разрушение ДНК микроорганизмов без внесения химикатов
- Нехлорные биоциды: соединения брома, изотиазолинов, четвертичного аммония
В качестве альтернативы хлорсодержащим реагентам применяются ультрафиолетовое облучение и нехлорные биоциды. УФ-излучение воздействует на микроорганизмы без внесения дополнительных химических веществ, а нехлорные биоциды позволяют сдерживать развитие бактериальной и биологической загрязнённости в системе.
BWT активно внедряет технологии, минимизирующие применение хлора и других агрессивных веществ. Комплексный подход — правильная водоподготовка плюс контролируемое дозирование экологически безопасных биоцидов — обеспечивает чистоту систем без вреда для природы.
Классификация и схемы систем оборотного водоснабжения
Несмотря на общую цель — повторное использование, системы оборотного водоснабжения могут быть реализованы по-разному в зависимости от масштаба производства и климата. Разберем основные типы систем по степени замкнутости.
Типы водооборотных циклов по степени замкнутости
Различают открытые, закрытые и смешанные схемы. В открытых системах жидкость контактирует с атмосферным воздухом, охлаждение происходит за счёт испарения и конвекции. Классический пример — градирни, брызгальные бассейны, пруды-охладители.
| Тип системы | Характеристики | Преимущества | Недостатки |
|---|---|---|---|
| Открытая | Контакт с воздухом, испарительное охлаждение | Высокая эффективность, низкие капзатраты | Потери на испарение, загрязнение |
| Закрытая | Изолирована от атмосферы | Стабильное качество, минимум потерь | Высокая стоимость, энергозатраты |
| Смешанная | Комбинация открытой и закрытой схем | Баланс эффективности и защиты | Сложность проектирования |
Закрытые контуры изолированы от атмосферы. Теплоноситель циркулирует в замкнутом пространстве, отдаёт тепло через поверхностные теплообменники — радиаторы, сухие градирни, чиллеры. Такие схемы характерны для систем с высокими требованиями к чистоте жидкости, например, в фармацевтике или электронике.
Смешанные системы сочетают элементы открытых и закрытых контуров. Основной поток циркулирует в закрытом цикле, а охлаждение реализуется через промежуточный теплообменник, связанный с открытым охладителем. Это позволяет защитить технологическое оборудование от загрязнений, сохраняя эффективность испарительного охлаждения.
Факторы выбора типа системы оборотного водоснабжения
Выбор схемы определяется несколькими факторами: тепловая нагрузка, климатические условия, доступность водных источников, требования к качеству циркулирующей жидкости, экологические ограничения, капитальные и эксплуатационные затраты.
Критерии выбора системы оборотного водоснабжения:
- Тепловая нагрузка: при мощности >10 МВт предпочтительны градирни
- Климат: в засушливых регионах выгоднее закрытые системы
- Доступность воды: дефицит источников требует максимальной замкнутости
- Качество воды: высокая минерализация усложняет эксплуатацию открытых систем
- Экологические нормы: жёсткие требования к сбросам стимулируют закрытые циклы
- Бюджет: ограниченные инвестиции склоняют к открытым схемам
- Площадь участка: компактные закрытые системы выгодны при дефиците территории
Открытые системы экономичны при больших тепловых нагрузках и достаточной влажности воздуха. Они требуют меньше энергии на перекачку, но потребляют больше подпиточной жидкости из-за испарения и уноса капель воды. В засушливых регионах потери становятся критичным фактором.
Закрытые контуры предпочтительны при дефиците водных ресурсов, жёстких экологических нормах, необходимости поддержания стерильности. Они дороже в строительстве, требуют больше электроэнергии для работы вентиляторов или компрессоров, но обеспечивают максимальную защиту оборудования.
Схемы работы системы оборотного водоснабжения
Типичная схема включает охлаждающий контур, охладитель (градирню или теплообменник), насосные станции, трубопроводы подачи и возврата, узлы водоподготовки, системы подпитки и продувки.
Основные элементы оборотной системы:
- Технологическое оборудование: теплообменники, конденсаторы, реакторы
- Охладители: градирни, брызгальные бассейны, пруды, сухие градирни
- Циркуляционные насосы: обеспечивают движение жидкости по контуру
- Трубопроводная сеть: подающий и обратный трубопроводы с запорной арматурой
- Водоподготовка: фильтры, дозирующие станции, блоки умягчения
- Система подпитки: восполнение потерь на испарение и унос
- Система продувки: вывод концентрированной жидкости для контроля солесодержания
- Автоматика: контроллеры, датчики, исполнительные механизмы
Нагретая жидкость от технологического оборудования поступает в охладитель, где происходит снижение температуры. Охлаждённый поток направляется обратно к производственным установкам. Часть циркулирующей массы непрерывно выводится через продувку для контроля солесодержания. Потери восполняются подпиткой свежей водой, которая проходит предварительную подготовку — фильтрацию, умягчение, дозирование реагентов.
Схема проектируется с учётом резервирования критичных узлов — насосов, фильтров, дозирующего оборудования. Это обеспечивает непрерывность работы при плановых ремонтах или аварийных ситуациях. Современные установки оснащаются системами автоматического управления, контролирующими все параметры в режиме реального времени.

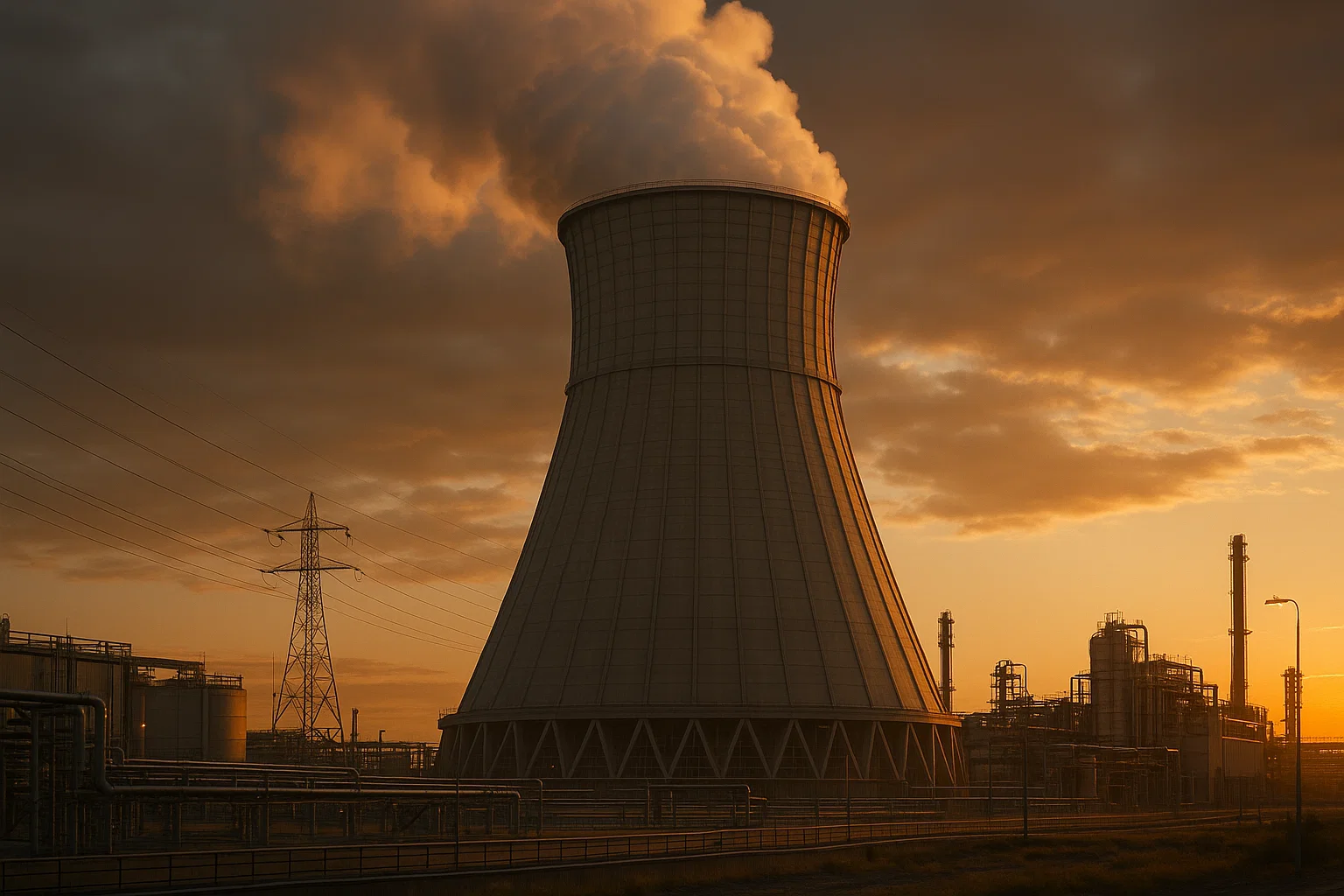

Градирни - оборудование для поддержания оборотного водоснабжения
Центральное место в системе охлаждения воды занимает оборудование, отвечающее за снижение температуры нагретого потока. Именно к нему предъявляются самые строгие оценки по обработке и фильтрации, поскольку водоподготовка для градирен напрямую влияет на эффективность охлаждения и срок службы оборудования.
Роль градирен в цикле охлаждения воды
Градирни — основной тип охладителей для открытых систем. Они обеспечивают испарительное охлаждение, используя естественную или принудительную циркуляцию воздуха. Нагретая жидкость подаётся на оросительное устройство, распределяется в виде тонких струй или плёнки. Контактируя с восходящим потоком воздуха, часть массы испаряется, отбирая тепло и снижая температуру основного потока.
| Тип градирни | Принцип работы | Охлаждающая способность | Энергопотребление | Применение |
|---|---|---|---|---|
| Вентиляторная | Механическое побуждение воздуха | 5-15°C | Высокое | Любые мощности |
| Башенная | Естественная тяга | 10-20°C | Минимальное | >50 МВт |
| Брызгальный бассейн | Распыление в атмосферу | 3-8°C | Среднее | До 20 МВт |
| Сухая градирня | Через теплообменник | 5-10°C | Очень высокое | Дефицит воды |
Различают вентиляторные градирни с механическим побуждением воздуха и башенные градирни с естественной тягой. Вентиляторные компактнее, легче в управлении, обеспечивают стабильное охлаждение независимо от погодных условий. Башенные эффективны при больших мощностях, экономят электроэнергию, но требуют значительных капиталовложений.
Эффективность градирен зависит от температуры и влажности воздуха. В жаркие сухие дни испарение интенсивнее, охлаждение эффективнее. Во влажном климате эффект снижается. Правильный подбор типа и размера градирни критичен для обеспечения требуемого качества воды и стабильности технологических процессов.
Очистные сооружения и фильтры для оборотной воды
Для очистки оборотной воды в системах охлаждения применяются решения механической фильтрации и сепарации, которые подбираются с учётом характера загрязнений, расхода воды и компоновки системы.
На практике используются:
- Многослойные фильтры — для удаления взвешенных веществ и снижения мутности воды;
- Сетчатые фильтры-грязевики — для грубой очистки потока от крупных механических примесей на входе в систему;
- Гидроциклоны — для отделения тяжёлых механических частиц за счёт центробежных сил.
Такие решения позволяют снижать содержание взвесей, уменьшать риск заиливания, абразивного износа оборудования и подотложечной коррозии. Выбор схемы очистки определяется параметрами конкретной системы и требованиями к качеству оборотной воды.
Механическая очистка не заменяет химическую обработку. Для защиты оборудования и сдерживания биологического загрязнения систему дополняют реагентной обработкой с применением ингибиторов коррозии и биоцидов.
