Чистая вода в бассейне – это не просто эстетика. Это безопасность каждого, кто в нём купается. В тёплой воде без циркуляции и дезинфекции микроорганизмы и водоросли быстро размножаются. Поэтому безопасная эксплуатация бассейна возможна только при работе полной системы водоподготовки: циркуляции, фильтрации и поддержании химического баланса воды.

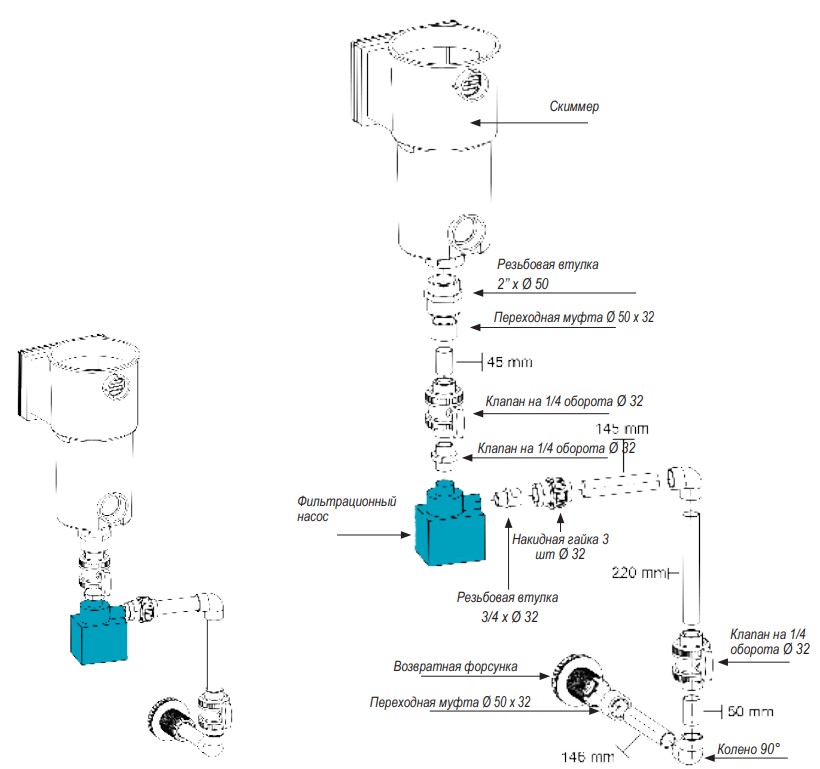

Начнём с короткой схемы подключения фильтра к бассейну: вода забирается из чаши через скиммер или заборный патрубок, поступает в насос, проходит через фильтр и возвращается обратно через возвратную форсунку. Если в системе есть нагреватель или дозатор химии, их устанавливают после фильтра, перед возвратом воды в бассейн. Если в системе есть нагреватель или дозатор химии, их устанавливают после фильтра, перед возвратом воды в бассейн. Дальше разберём каждый этап подробнее: где поставить оборудование, как собрать соединения, проверить герметичность и безопасно запустить систему.
Подготовка к монтажу и выбор места для оборудования
Монтаж начинается с планирования. От расположения технического узла напрямую зависит эффективность всей системы фильтрации, удобство обслуживания и срок службы агрегата.
Ключевое правило: устанавливайте оборудование ниже уровня воды в бассейне. Это обеспечивает стабильное самовсасывание и исключает проблемы с воздушными пробками на старте. Если по условиям участка насос располагается выше уровня воды, на всасывающей линии обязательно устанавливают обратный клапан.
Выбор площадки и планирование гидравлической схемы
Стандартное расстояние от чаши бассейна до технического узла – 2-3 метра. Это компромисс между длиной трубопровода (чем короче, тем меньше гидравлических потерь) и удобством обслуживания. Площадку выбирают ровную и твёрдую: бетонная плита или утрамбованный щебень.
Оборудование нужно защитить от осадков: установка на улице допустима только под навесом. Свободный доступ ко всем кранам, клапанам и крышке предфильтра – обязательное условие: без него даже простая сезонная промывка превращается в испытание.

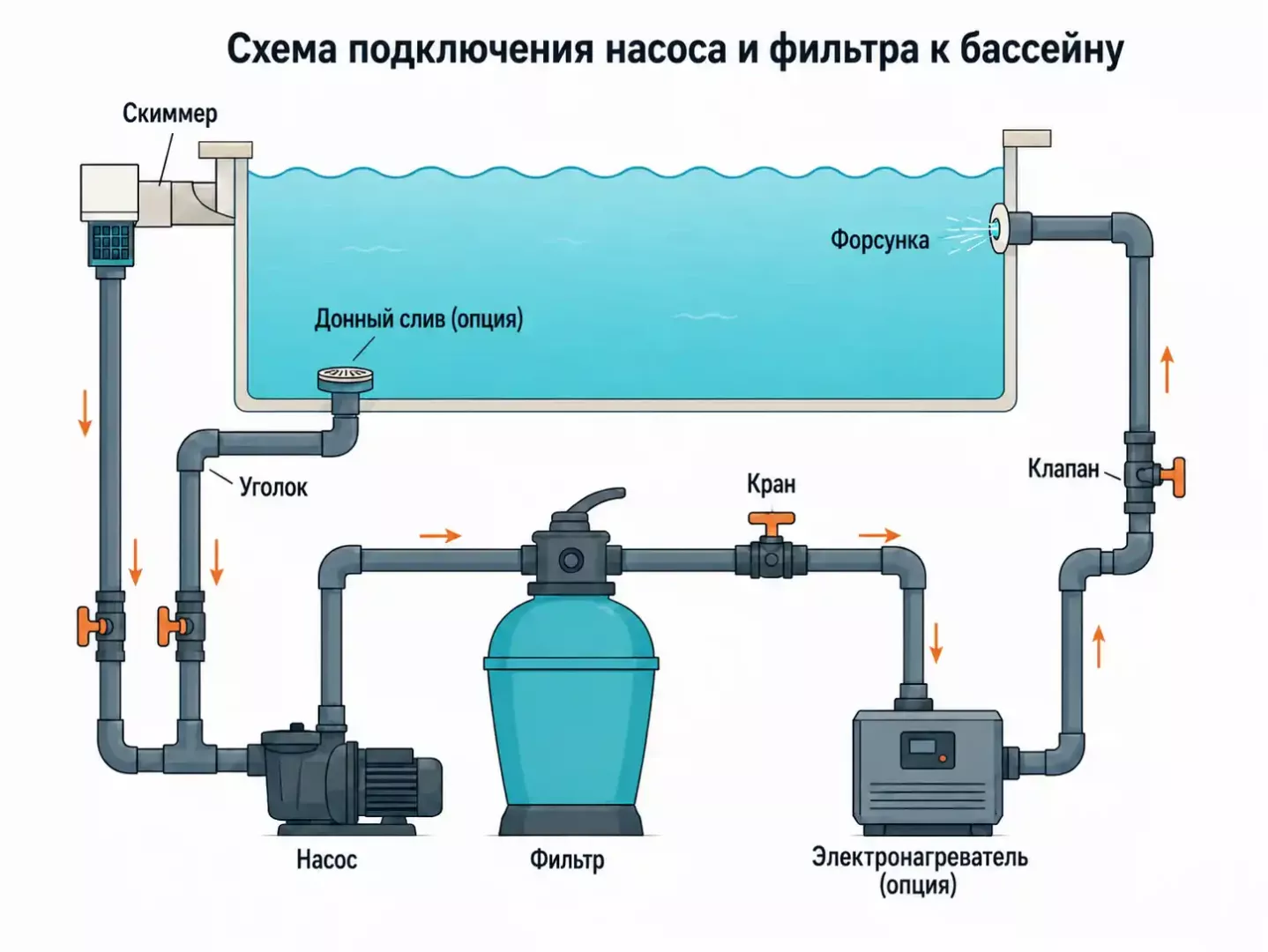

Базовая схема подключения:
-
Скиммер или заборный патрубок забирает воду из бассейна.
-
По всасывающей линии вода поступает в насос.
-
Насос подаёт воду в фильтр.
-
После фильтра вода проходит через нагреватель или дозатор химии, если они есть.
-
Через возвратную форсунку вода возвращается обратно в бассейн.
Главное – не менять направление потока: насос ставят перед фильтром, а дополнительное оборудование подключают после фильтра.
Проверка комплектации насосов и фильтров
Перед монтажом убедитесь, что оборудование приехало в полной комплектации. Лучше сделать это ещё при приёмке: сверьте содержимое коробки с инструкцией и накладной, проверьте наличие фитингов, прокладок, уплотнительных колец, манометра, шлангов или разъёмных муфт, а также осмотрите корпус, крышку фильтра и патрубки на предмет повреждений.
Если недостающая деталь обнаружится уже во время сборки, монтаж придётся останавливать. Не стоит заменять оригинальные прокладки, уплотнения и соединительные элементы «похожими» деталями: даже небольшое несоответствие по размеру или материалу со временем может привести к протечкам.
Для небольшого частного бассейна важнее не максимальная мощность насоса, а соответствие вашей системе. Проверьте производительность под объём чаши, диаметр входного и выходного патрубка, тип обвязки – гибкие шланги или ПВХ-трубы – и наличие нужных муфт, прокладок и соединительных элементов. Например, BWT myPOOL Plus удобен для компактных частных бассейнов и систем, где важно подключение к шлангам 32/38 мм или ПВХ-обвязке 50 мм, а Chopper PTSC можно рассматривать для более производительных схем. Если насос не подходит по диаметру подключений или производительности, монтаж усложнится, а риск протечек и нестабильной работы системы возрастёт.
Алгоритм установки циркуляционного насоса
Циркуляционный насос – ключевой элемент системы, который обеспечивает непрерывное движение воды через фильтр и другое оборудование водоподготовки, а также помогает равномерно распределять химические реагенты по всему объёму бассейна.
Сам по себе насос воду не очищает. Его задача – создать стабильный поток: забрать воду из чаши, подать её на фильтрацию и дезинфекцию, а затем вернуть обратно в бассейн. Благодаря постоянной циркуляции в чаше не образуются застойные зоны, где быстрее развиваются водоросли и микрофлора.
Подсоединение к гидравлической системе бассейна

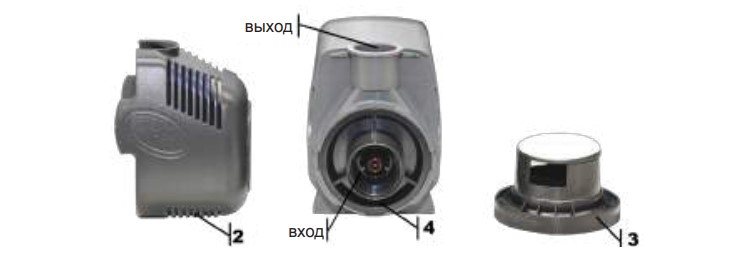

Перед подключением определите направление потока по стрелкам на корпусе насоса. Затем проверьте диаметр входного и выходного патрубка, тип резьбы или муфты и совместимость с вашей обвязкой. Если используются переходники, они должны подходить по размеру и обеспечивать герметичное соединение без перекоса, натяжения шланга или лишней нагрузки на патрубки.
Шланги или жёсткие ПВХ-трубы крепятся к патрубкам насоса через разъёмные муфты (байонетные или накидные). Разъёмные соединения – принципиальный момент: они позволяют за несколько минут демонтировать насос на зиму или для обслуживания, не разрезая трубопровод. Затягивайте хомуты и накидные гайки равномерно, без перекосов – перетяжка деформирует уплотнение и провоцирует протечки.
Подключение к электросети и заземление
Насос для бассейна работает рядом с водой, поэтому подключение к электросети должно выполняться через защищённую линию с УЗО на 30 мА и оборудованием с подходящей степенью влагозащиты. Электрический щит, розетки и соединения размещают на безопасном расстоянии от чаши и защищают от осадков. Заземление и подключение насоса выполняют согласно инструкции производителя и требованиям электробезопасности; при отсутствии опыта эти работы лучше доверить квалифицированному электрику.
Опрессовка и первичная проверка герметичности
После сборки всех соединений заполните систему водой, не включая насос. Осмотрите каждый стык на предмет капель или влажных пятен. Для устранения микропротечек резьбовые соединения перепаковывают с использованием фум-ленты (наматывают по ходу резьбы) или специальной тефлоновой нити. На клеевых ПВХ-соединениях дайте клею полностью полимеризоваться согласно инструкции производителя. Время выдержки зависит от состава клея, диаметра трубы, температуры и условий монтажа, поэтому заполнять систему водой раньше указанного срока нельзя.
Монтаж и интеграция фильтров
Когда насос установлен и проверен, наступает очередь фильтра. Он принимает воду от насоса, задерживает загрязнения и возвращает очищенную воду в бассейн. Управление потоками осуществляется через шестипозиционный клапан.
Подключение песочных фильтров для глубинной фильтрации
Вода из бассейна поступает в фильтр через клапан и равномерно распределяется по поверхности песка. Под действием напора и силы тяжести загрязнения задерживаются между зёрнами, а очищенная вода возвращается в бассейн.
Засыпку кварцевого песка выполняют фракцией 0,4–0,8 мм, если такая фракция указана в инструкции к конкретному фильтру. Перед засыпкой проверьте, что нижняя водораспределительная система собрана и зафиксирована: в зависимости от конструкции это могут быть лучевые коллекторы или дюзовая плита. Эти элементы удерживают фильтрующую загрузку внутри корпуса и обеспечивают правильное прохождение воды через слой песка. Перед первым запуском обязательно выполните обратную промывку, чтобы удалить мелкую пыль и примеси из свежего наполнителя.
Установка картриджных и диатомовых систем

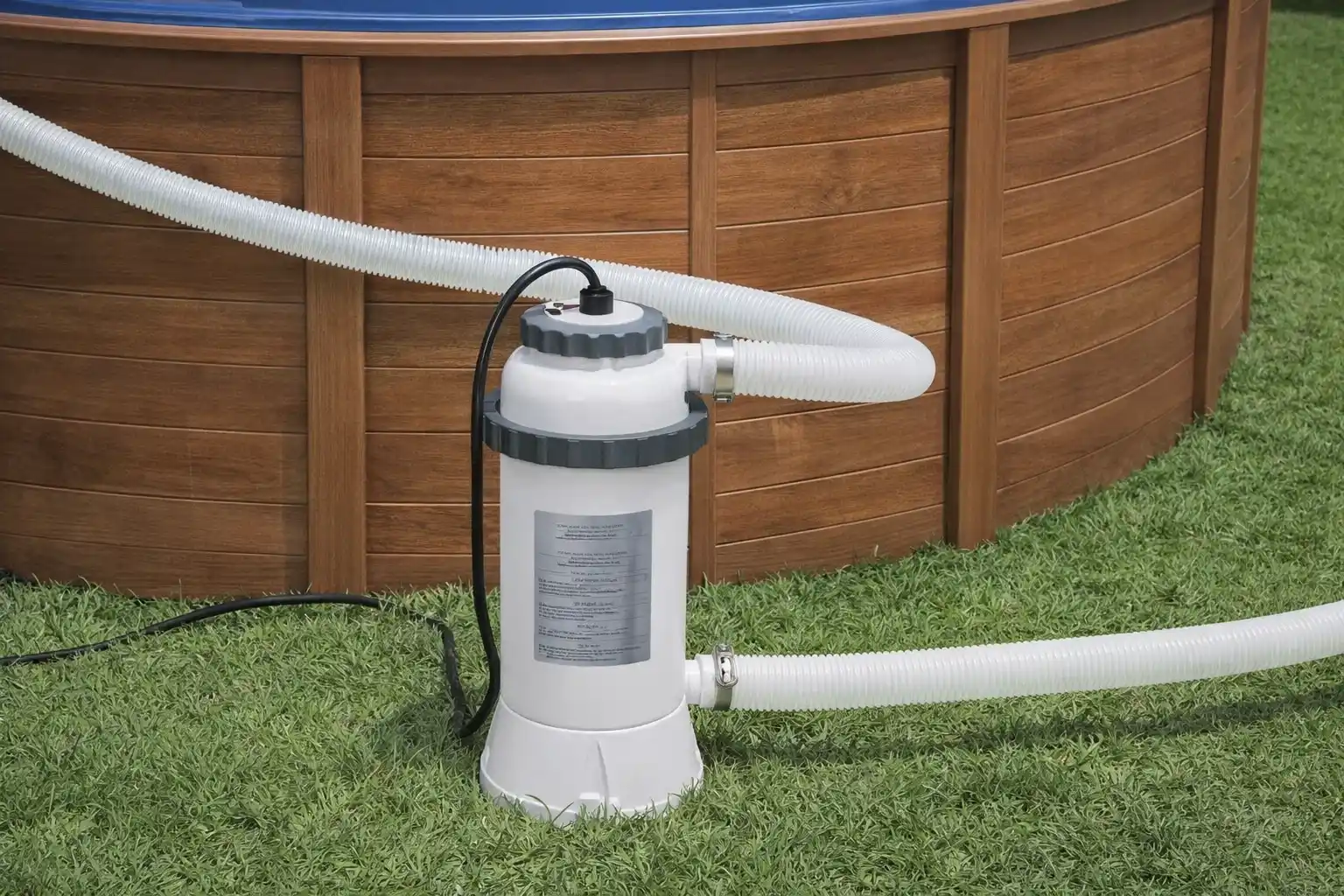

Картриджные фильтры чаще используют в небольших сезонных бассейнах. Обычно они подключаются двумя шлангами: один подаёт воду от бассейна к насосу и фильтру, второй возвращает её обратно в чашу. При сборке важно правильно установить картридж, плотно закрыть крышку и проверить соединения на протечки. Если используется фильтр другого типа, порядок подключения нужно сверять с инструкцией: принцип движения воды сохраняется, но требования к обслуживанию могут отличаться.
Настройка положений многоходового клапана
Шестипозиционный клапан управляет направлением потока. Режим «Фильтрация» – вода проходит сверху вниз и возвращается в бассейн. «Промывка» (Backwash) – поток идёт снизу вверх, вынося загрязнения в дренаж. «Уплотнение» (Rinse) – стабилизирует песок после промывки. «Циркуляция» – вода возвращается в бассейн, минуя фильтр. «Слив» – прямой сброс в канализацию. «Закрыто» – циркуляция невозможна, насос не включать.
Главное правило: переключайте клапан только при выключенном насосе. Попытка повернуть рукоятку под давлением повреждает уплотнения клапана.
Особенности подключения к разным типам чаш
Для стационарных, композитных, каркасных и деревянных бассейнов принцип подключения один: вода забирается из чаши, проходит через насос и фильтр, затем возвращается обратно через форсунку. Отличается только способ подключения к бассейну. В стационарных и композитных чашах выводы обычно предусмотрены проектом, а в сборных моделях используют штатные отверстия и проходные элементы. Самостоятельно сверлить чашу, ставить неподходящие переходники или подключать шланги с натяжением не стоит: это может привести к протечкам и нарушению циркуляции.
Если оборудование размещается рядом с чашей, площадка должна быть ровной, устойчивой и защищённой от осадков. Для сезонных бассейнов лучше заранее предусмотреть разъёмные соединения: так насос и фильтр будет проще снять, промыть и убрать на хранение после окончания сезона.
Интеграция водонагревателя в общую цепь
Если в схеме предусмотрен нагреватель воды, его устанавливают последним звеном перед форсункой возврата – после фильтра, но до подачи в бассейн. Это исключает нагрев неочищенной воды и защищает теплообменник от загрязнений. Важно: если используется станция дозирования химии или хлорогенератор, их монтируют строго после нагревателя, чтобы концентрированные реагенты его не повредили. Схема выглядит так: скиммер → насос → фильтр → нагреватель → (дозатор химии) → форсунка возврата.
Ввод в эксплуатацию и техническое обслуживание
Заполнение системы и удаление воздушных пробок
Перед первым запуском заполните бассейн водой до середины окошка скиммера. Откройте воздухоотводной винт на корпусе насоса (или на крышке фильтра, в зависимости от модели) и дождитесь появления воды вместо воздуха – только после этого закрутите его и включайте насос.
Работа без воды (сухой ход) – главная причина выхода насоса из строя. Механическое уплотнение перегревается без смазки водой уже через 20-30 секунд.
Время работы и контроль давления
Время ежедневной фильтрации зависит от температуры воды: ниже 14°C достаточно 5-6 часов, от 15° до 23°C – 6-8 часов, а при температуре выше 23°C насос должен работать 10-12 часов.
Манометр на корпусе фильтра помогает контролировать состояние системы. После первого запуска чистого фильтра запомните рабочее давление: для большинства частных бассейнов оно обычно находится в диапазоне 0,5–1,0 бар, но точное значение зависит от модели насоса, фильтра и длины обвязки. Если на манометре есть цветовые зоны, зелёная обычно соответствует нормальной работе, жёлтая указывает на рост давления, а красная – на необходимость остановить систему и проверить фильтр. Даже без цветовой шкалы ориентируйтесь на изменение давления: если оно выросло примерно на 0,3–0,5 бар относительно рабочего значения, песочный фильтр нужно промыть, а картриджный – очистить или заменить. Если давление приближается к 1,5 бар или превышает допустимое значение из инструкции, насос следует остановить и проверить корзину предфильтра, краны, засоры, состояние загрузки и положение клапана.
Регулярная очистка корзины предфильтра
Корзина предфильтра задерживает крупный мусор: листья, волосы, насекомых и другие частицы, которые могут попасть в рабочее колесо насоса. Проверяйте её регулярно, особенно после ветра, дождя и активного купания. Перед очисткой выключите насос, перекройте краны, снимите крышку предфильтра, достаньте корзину и промойте её водой. После сборки убедитесь, что уплотнительное кольцо лежит ровно, а крышка затянута без перекоса.
Техника безопасности и советы экспертов
Защита от гидроударов и перегрузок
Гидроудар возникает при резком закрытии крана на работающем насосе. Волна давления может разрушить соединения или деформировать корпус фильтра.
При консервации системы на зиму полностью слейте воду из насоса, фильтра и трубопроводов. Оставшаяся вода при замерзании расширяется и разрушает корпусные детали. Насос и фильтрующий картридж убирают на хранение в сухое тёплое помещение. Песочный фильтр обычно оставляют на улице, но обязательно открывают его нижний сливной вентиль для удаления воды, а многоходовой клапан переводят в специальный зимний режим (или оставляют приоткрытым).
Профилактика коррозии и протечек
Для клеевых ПВХ-соединений используйте клей, подходящий для конкретного типа труб и фитингов. Перед склейкой поверхности нужно очистить, обезжирить и соединить без перекоса. После нанесения клея выдерживайте соединение столько времени, сколько указано в инструкции к составу. Уплотнительные кольца перед сборкой смазывают нейтральной смазкой на силиконовой основе. Раз в сезон осматривайте все стыки: потёртые или деформированные кольца заменяйте оригинальными деталями.
Правильно подключённые насос и фильтр обеспечивают стабильную циркуляцию воды, снижают нагрузку на оборудование и помогают поддерживать бассейн в рабочем состоянии весь сезон. Если вы не уверены в подборе насоса, фильтра или схемы подключения, специалисты BWT помогут подобрать оборудование под объём бассейна, тип чаши и существующую обвязку.
