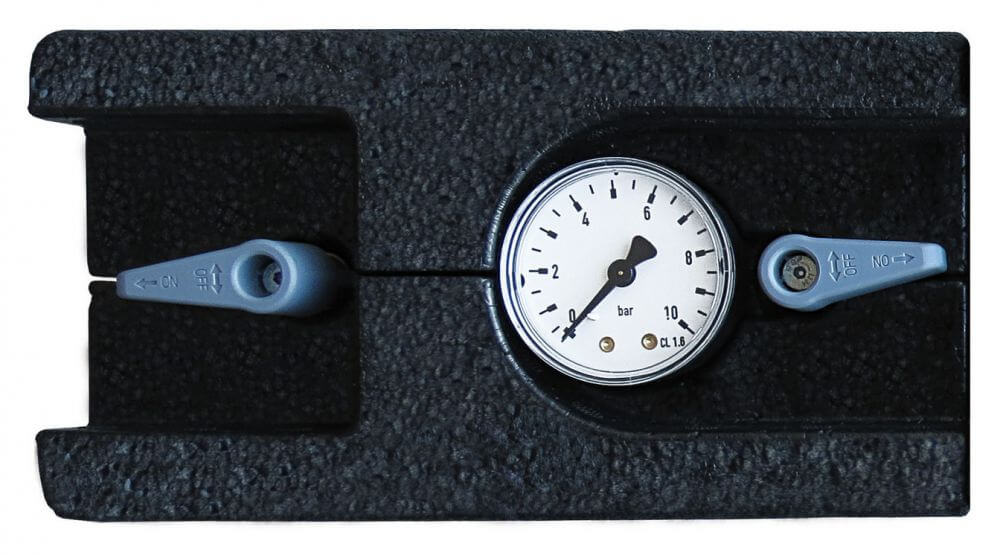

Блок предварительной фильтрации с редуктором давления.
Только с этой защитой система отопления может быть подключена к водопроводной сети в чистом, аккуратном и безопасном с гигиенической точки зрения состоянии.
Блок AQA therm HFB предназначен для постоянной установки между источником питьевого водоснабжения и системой отопления для заполнения или подпитки подготовленной водой.
AQA therm HFB состоит из следующих элементов:
- редуктор давления
- манометр
- запорные шаровые краны
- узел предфильтрации от механических частиц 25 мкм
- обратный клапан
Блок используется для предфильтрации воды и регулировки входящего давления воды.
Особенности:
Монтажное положение - горизонтально
Разделитель потока предотвращающий обратный ток воды из отопительной системы
Редуктор давления регулируется от 1,5 до 4 бар
Удобное расположение манометра для визуализации давления в линии на выходе.
| AQA therm HFB 1717 BA с 25 мкм | |
|---|---|
| Артикул | 820425 |
| Давление на входе | Макс. 10,0 бар |
| Давление на выходе (предварительно установлено на 1,5 бар) | Регулируется от 1,5 до 4 бар |
| Пропускная способность | 0,75 м³/ч |
| Общая длина (включая резьбовое соединение) | 217 мм |
| Расстояние до оси дренажа встроенного разделителя потока | 88 мм |
| Общая высота | 200 мм |
| Расстояние до центральной оси | 142,5 мм |
| Монтажное положение | Горизонтально с дренажным соединением вниз |
| Рабочая температура | Макс. 65 °C |
| Подключение манометра | G ¼" |
| Дренажное соединение | HT 40 |
| Соединение, вход | Внешняя резьба 3/4'' (внешняя резьба 1/2'' переходник в комплекте) |
| Соединение, выход | Внешняя резьба 3/4'' (внешняя резьба 1/2'' переходник в комплекте) |
| Минимальное расстояние до стены | 80 мм |
